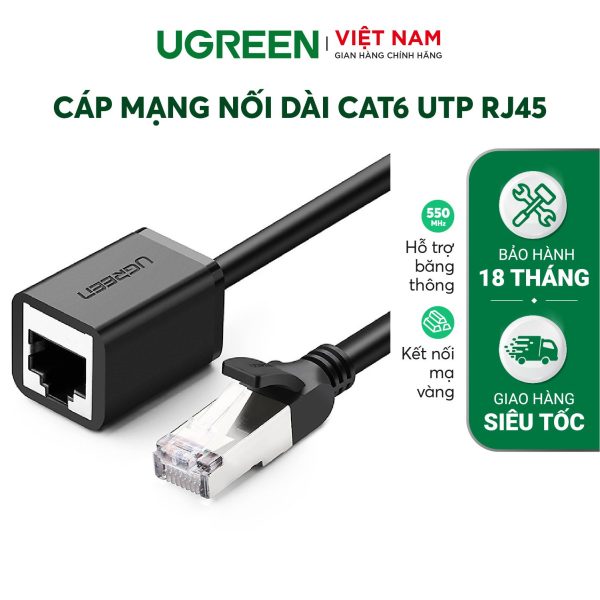

Cáp mạng nối dài CAT6 UGREEN NW112 – Cat 6 F/UTP 10Gbps– 250MHz, lõi đồng nguyên chất 26AWG

Ugreen NW112 là cáp nối dài mạng LAN chuẩn Cat 6 với một đầu RJ45 đực và một đầu RJ45 cái, dùng để kéo dài đường dây mạng đang có sẵn. Cáp đạt tốc độ 1000Mbps trên băng thông kênh 250MHz, lõi dẫn bằng đồng nguyên chất 26AWG, cấu trúc F/UTP có lớp chắn nhiễu. Sản phẩm có năm độ dài từ 0.5m đến 5m, dành cho người cần đưa cổng mạng tới đúng vị trí đặt thiết bị.

Đầu RJ45 đực sang cái — kéo dài đường mạng mà không thay cả sợi dây

Điểm khác biệt của NW112 so với dây mạng thông thường nằm ở kiểu đầu nối: một đầu là RJ45 đực (cắm vào router, switch hoặc máy tính), đầu còn lại là RJ45 cái (nhận đầu cắm của sợi dây mạng đang dùng). Nhờ vậy, khi dây mạng sẵn có ngắn hơn khoảng cách thực tế vài mét, chỉ cần nối thêm NW112 thay vì đi lại toàn bộ đường dây.

Ứng dụng thường gặp: ổ mạng âm tường nằm ở góc phòng nhưng bàn làm việc ở phía đối diện; router đặt tại tủ điện tầng dưới còn PC ở tầng trên; hoặc smart TV, PS5, camera IP mới lắp cách cổng LAN thêm 2–3m. Trong cả ba tình huống, một sợi nối dài rẻ và nhanh hơn nhiều so với bấm lại đầu dây hay kéo đường mới.

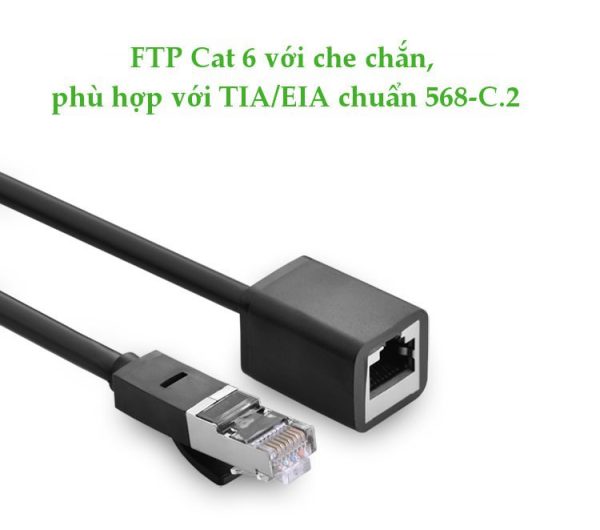

Cat 6 F/UTP băng thông 250MHz — lớp lá chắn giảm nhiễu từ dây điện

F/UTP (Foiled/Unshielded Twisted Pair) là cấu trúc có một lớp lá chắn bao quanh toàn bộ bó dây, trong khi từng cặp xoắn bên trong không có lá chắn riêng. Lớp chắn tổng này làm nhiệm vụ chặn nhiễu điện từ đến từ bên ngoài — nguồn nhiễu phổ biến nhất trong nhà và văn phòng là dây điện 220V, bộ đèn LED driver, ổn áp và motor điều hòa.

Ý nghĩa thực tế: nếu đường cáp mạng buộc phải chạy chung máng với dây điện hoặc đi sát tủ điện, cáp UTP thường sẽ bị tăng tỷ lệ lỗi gói tin, biểu hiện là ping tăng đột biến hoặc tốc độ tụt xuống 100Mbps do card mạng tự hạ chuẩn. Cáp F/UTP giữ được ngưỡng gigabit ổn định hơn trong cùng điều kiện.

Băng thông kênh 250MHz là thông số đặc trưng của chuẩn Cat 6. Con số này quyết định dải tần số mà cáp còn giữ được chất lượng tín hiệu — băng thông càng rộng, biên độ dự phòng càng lớn khi cáp bị bẻ gấp, ép sát hoặc chạy dài.

Lõi đồng nguyên chất 26AWG — khác biệt so với lõi nhôm mạ đồng

Ugreen ghi rõ lõi dẫn của NW112 là đồng nguyên chất. Đây là điểm cần phân biệt với loại cáp giá rẻ dùng lõi CCA (nhôm mạ đồng): nhôm có điện trở cao hơn đồng khoảng 60%, nên cùng một chiều dài, cáp CCA suy hao tín hiệu nhiều hơn và tỏa nhiệt cao hơn khi mang dòng. Với đường mạng có cấp nguồn qua dây, lõi nhôm còn dễ nóng và giòn theo thời gian.

Tiết diện 26AWG mảnh hơn dây đi âm tường 24AWG hay 23AWG. Đánh đổi ở đây rất rõ: sợi mềm và dễ luồn sau tủ, dễ đi vòng chân tường, không bị cứng khi cần bẻ góc hẹp; nhưng suy hao trên mỗi mét cao hơn dây lõi cứng, nên 26AWG phù hợp làm đoạn nối ngắn trong phòng chứ không dùng để đi đường trục dài hàng chục mét.

Xoắn 8 lõi và khung xương chữ thập — giữ hình học cặp dây ở tốc độ gigabit

Bên trong NW112 là 8 lõi đồng bện thành 4 cặp xoắn đôi, kèm cấu trúc phân tách hình chữ thập chạy dọc thân cáp. Cấu trúc này tách bốn cặp ra bốn khoang riêng, giữ khoảng cách cố định giữa các cặp.

Vì sao điều đó quan trọng: nhiễu xuyên kênh (crosstalk) giữa các cặp dây tăng mạnh khi các cặp bị ép sát vào nhau, và mức độ tăng tỷ lệ thuận với tần số. Ở 250MHz, chỉ cần bó dây bị bóp méo tại điểm luồn ống là chỉ số NEXT xấu đi đủ để đường truyền rớt khỏi ngưỡng gigabit. Khung xương chữ thập giữ tiết diện cáp không biến dạng ngay cả khi cáp bị kẹp hoặc uốn.

Tương thích thiết bị — chuẩn bấm 568B cho thiết bị mạng phổ thông

NW112 bấm theo sơ đồ T568B ở cả hai đầu, tức là cáp thẳng (straight-through). Đây là chuẩn được dùng phổ biến nhất tại Việt Nam, tương thích trực tiếp với router Wi-Fi, modem quang của nhà mạng, switch, access point, PC và laptop có cổng LAN, smart TV, máy chơi game, đầu ghi camera NVR và ổ mạng âm tường bấm theo cùng chuẩn.

Cáp Cat 6 tương thích ngược với thiết bị Cat 5e và Fast Ethernet. Cắm vào cổng 100Mbps vẫn hoạt động bình thường, chỉ là tốc độ bị giới hạn bởi cổng chứ không phải bởi cáp.

Lưu ý khi sử dụng

• Tổng chiều dài một đường truyền Ethernet không nên vượt quá 100m tính cả đoạn nối dài. Nối chồng nhiều sợi kéo dài liên tiếp sẽ cộng dồn suy hao và làm giảm tốc độ thực tế.
• Mỗi điểm nối đầu đực – đầu cái là một điểm suy hao. Nếu cần thêm hơn 2–3m, dùng một sợi dây mạng liền mạch đúng chiều dài sẽ cho chất lượng tín hiệu tốt hơn so với nối dài.
• Cáp lõi 26AWG mềm, không thiết kế cho việc đi cố định trong ống âm tường hoặc kéo căng qua trần.

Thiết kế đường kính 6mm — năm độ dài phủ khoảng cách trong phòng

Thân cáp có đường kính ngoài 6mm, đủ mảnh để luồn qua khe cửa, đi men chân tường hoặc gom cùng dây nguồn trong ống ghen mà không chiếm nhiều tiết diện. Vỏ đầu nối làm bằng vỏ đồng, giúp duy trì tính liên tục của lớp chắn tại điểm nối — nếu vỏ đầu nối bằng nhựa, lớp lá chắn dọc thân cáp sẽ bị hở đúng ở nơi dễ nhiễu nhất. Màu đen đồng bộ với dây nguồn và thiết bị mạng.

Dải độ dài gồm 0.5m, 1m, 2m, 3m và 5m. Bản 0.5m và 1m phù hợp cho tủ rack, kệ TV hay khoảng cách ngắn từ ổ mạng tới thiết bị. Bản 3m và 5m dùng khi cần đưa cổng mạng qua phòng hoặc xuống dưới bàn.
